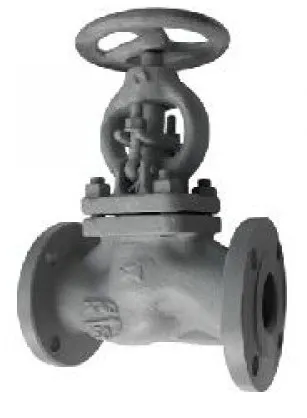

15с22нж техническая характеристика

  • Рабочее положение на трубопроводе: любое.
  • Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80.
  • Класс герметичности: А, В, С по ГОСТ 9544-2005 - по заказу потребителя.
  • По умолчанию класс герметичности - С. Вентили 15с22нж запорные, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ». Материал корпуса: Сталь 20.
  • Привод: Ручной (маховик).
  • Давление: Ру (PN) - 4,0 МПа (40 кг/см2).
  • Климатическое исполнение: У1 по ГОСТ 15150.

Рабочая среда

Жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, топливный газ, аммиак, вода, пар, воздух и другие жидкости и газы, скорость коррозии в которых материалов корпусных деталей клапана запорного не более 0,1 мм/год.

  • Температура рабочей среды: от минус 40 до плюс 425 градусов Цельсия.
  • Температура окружающей среды: от минус 40 до плюс 40 градусов Цельсия.

Материалы основных деталей клапана 15с22нж

  1. Корпус: 25Л.
  2. Седло: 20Х13.
  3. Диск: 25Л+20Х13.
  4. Гайка диска: Сталь 35.
  5. Шпиндель: 20Х13.
  6. Шпилька: Сталь 25.
  7. Прокладка: 08Х18Н10+графит.
  8. Гайка: Сталь 35.
  9. Крышка: 25Л.
  10. Набивка сальника: ТРГ.
  11. Ось откидного болта: 20Х13.
  12. Втулка нажимная: 20Х13.
  13. Откидной болт: Сталь 25.
  14. Крышка сальника: 25Л.
  15. Гайка: Сталь 35.
  16. Гайка шпинделя: Латунь ЛС59-1.
  17. Маховик: 25Л.
  18. Гайка: Сталь 45.

Габаритные размеры клапана 15с22нж

Обозначение, диаметр, мм L, мм D1, мм D, мм H, мм n, мм D0 Масса, кг
15с22нж Ду 15 Ру 40 130 65 95 233 4 14 4,2
15с22нж Ду 20 Ру 40 150 75 105 257 4 14 5,2
15с22нж Ду 25 Ру 40 160 85 115 285 4 14 6
15с22нж Ду 32 Ру 40 180 100 135 302 4 18 9
15с22нж Ду 40 Ру 40 200 110 145 355 4 18 14
15с22нж Ду 50 Ру 40 230 125 160 373 4 18 18
15с22нж Ду 65 Ру 40 290 145 180 408 8 18 26
15с22нж Ду 80 Ру 40 310 160 195 436 8 18 36
15с22нж Ду 100 Ру 40 350 190 230 480 8 22 55
15с22нж Ду 125 Ру 40 400 220 270 558 8 26 65
15с22нж Ду 150 Ру 40 480 250 300 611 8 26 103
15с22нж Ду 200 Ру 40 600 320 375 720 12 30 160
