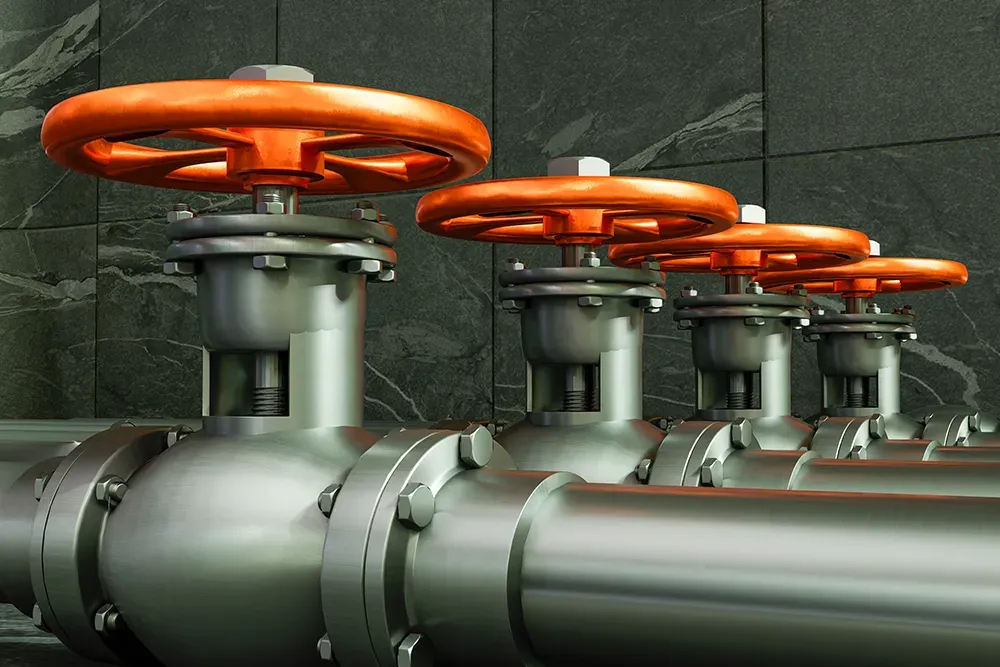

Трубопроводная арматура (ТПА) используется в системах, где нужно управлять движением рабочей среды: воды, пара, газа, нефтепродуктов, технических жидкостей или других составов. С ее помощью поток перекрывают, регулируют, направляют, защищают оборудование от аварийных режимов и не допускают обратного движения среды.
На практике виды трубопроводной арматуры различаются не только названием. Важны назначение изделия, конструкция, материал корпуса, способ присоединения к трубопроводу, рабочее давление, температура и характеристики среды. Поэтому при выборе нельзя ориентироваться только на диаметр или внешний вид детали. Арматура должна соответствовать условиям эксплуатации конкретной системы.
Основные типы трубопроводной арматуры
Виды и типы трубопроводной арматуры часто путают. Если говорить проще, вид обычно связан с назначением ТПА, а тип — с ее конструктивным исполнением. Наиболее распространены задвижки, вентили, краны, затворы и клапаны.
Задвижки

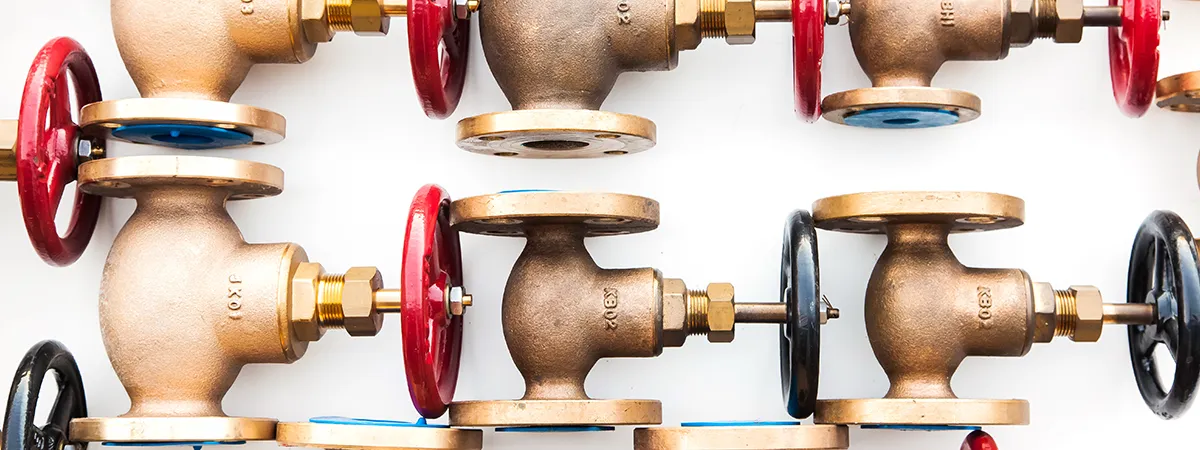

Задвижка предназначена для полного перекрытия потока. Внутри корпуса находится запирающий элемент, который перемещается перпендикулярно направлению движения среды. Когда проход открыт, задвижка обычно создает небольшое гидравлическое сопротивление, поэтому ее часто применяют на магистральных и технологических трубопроводах.
Задвижки подходят для систем с жидкими и газообразными средами. Их используют там, где не требуется часто изменять степень открытия. Основная задача такой арматуры — надежно открыть или закрыть линию.
Вентили

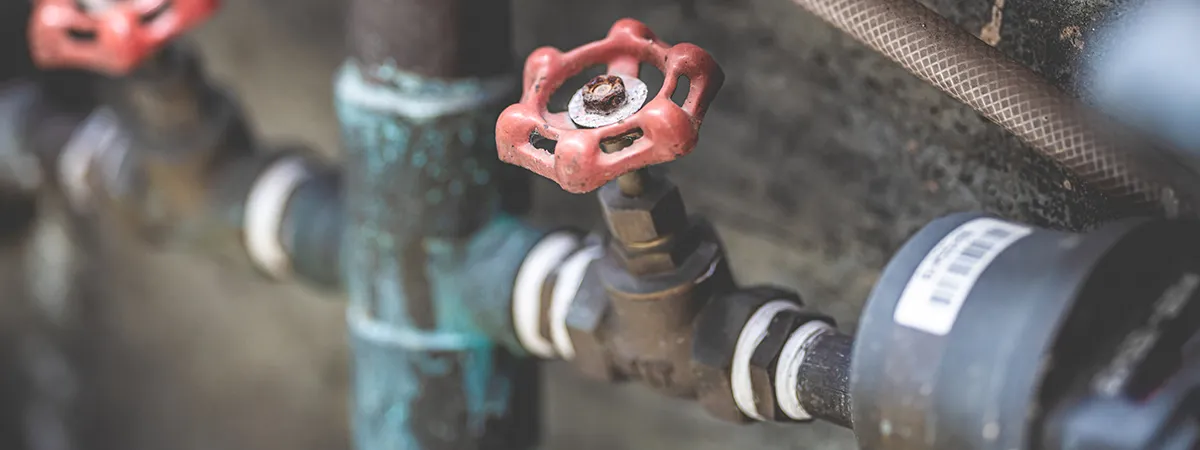

Вентиль может перекрывать поток и частично регулировать его. В отличие от задвижки, рабочий орган вентиля перемещается таким образом, что проходное сечение меняется более точно. Поэтому вентили применяют в системах водоснабжения, отопления, пара, технических жидкостей и других инженерных сетях.
При выборе вентиля важно учитывать материал корпуса, тип уплотнения, давление, температуру и совместимость с рабочей средой. Неправильно подобранный вентиль может быстро потерять герметичность или создать лишнее сопротивление в системе.
Краны

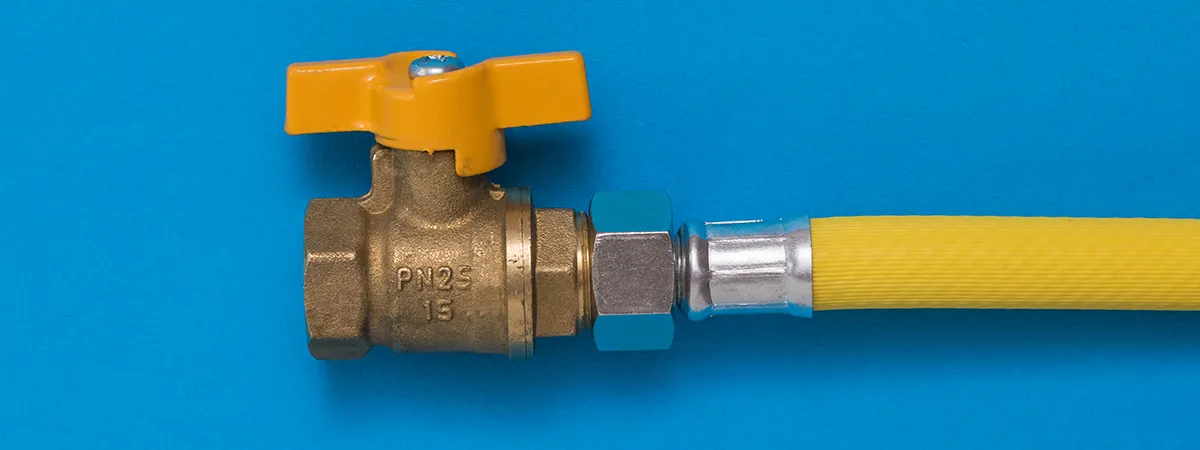

Краны отличаются простым управлением. Во многих случаях для открытия или закрытия достаточно повернуть рукоятку на 90 градусов. Самый известный вариант — шаровой кран, где поток перекрывает шар с проходным отверстием.
Краны удобны в бытовых, коммунальных и промышленных системах, где важно быстро остановить движение среды. Они компактны, просты в монтаже и обслуживании. При этом использовать кран как точный регулирующий элемент не всегда правильно: многое зависит от его конструкции и условий работы.
Затворы

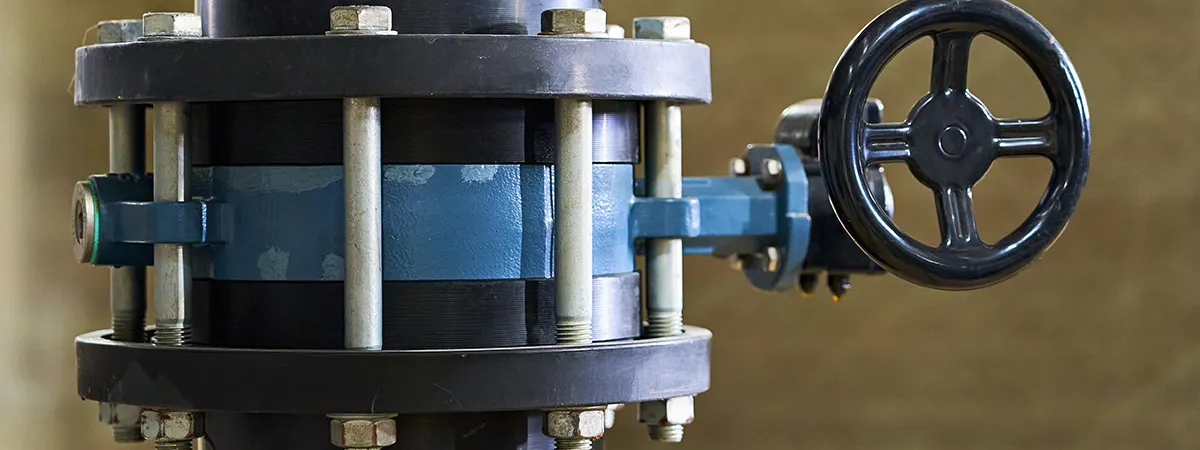

Затворы используют для перекрытия или частичного ограничения потока. В дисковом затворе рабочий элемент поворачивается внутри корпуса и меняет положение относительно потока. Такая конструкция делает изделие компактным и удобным для трубопроводов большого диаметра.
Затворы часто выбирают для систем водоснабжения, отопления, вентиляции, технологических линий. Они занимают меньше места по сравнению с некоторыми другими видами арматуры и могут устанавливаться на участках, где важны вес, габариты и простота монтажа.
Клапаны

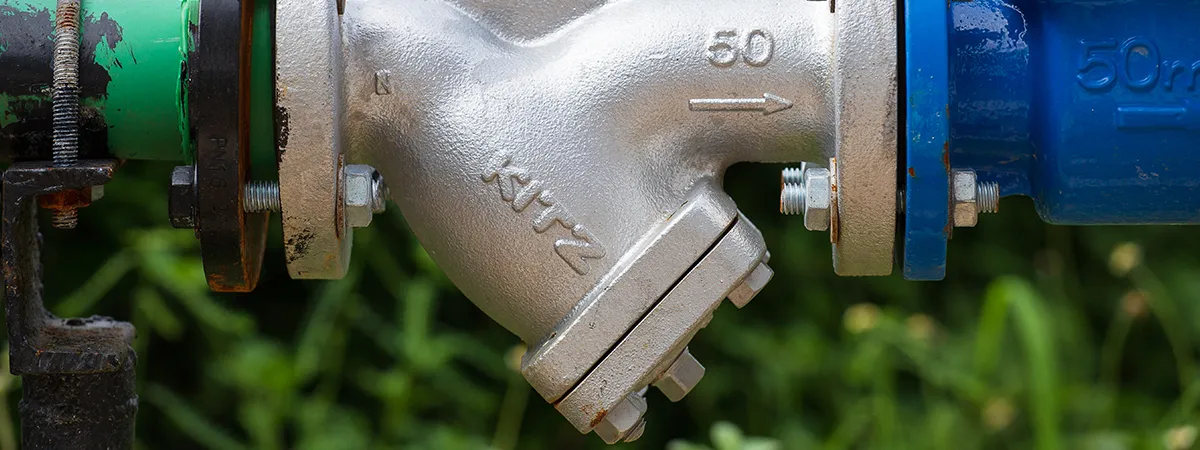

Клапаны — широкая группа арматуры. Они могут выполнять разные функции: регулировать поток, защищать систему от превышения давления, предотвращать обратное движение среды. По назначению различают регулирующие, предохранительные, обратные и другие клапаны.
Например, обратный клапан срабатывает автоматически и пропускает среду только в одном направлении. Предохранительный клапан открывается при превышении допустимого давления. Регулирующий клапан помогает поддерживать заданные параметры работы системы.
Классификация трубопроводной арматуры по назначению
Один из главных принципов деления ТПА — функциональное назначение. Такая классификация помогает понять, какую задачу решает конкретное изделие в системе.
Запорная арматура нужна для полного перекрытия потока. Ее устанавливают на участках, где требуется отключить часть трубопровода, оборудование или всю линию. К этой группе относятся задвижки, краны, некоторые вентили и затворы. Запорную арматуру не используют для постоянной точной регулировки расхода, если конструкция изделия для этого не предназначена.
Регулирующая арматура изменяет параметры потока. Она позволяет управлять расходом, давлением, уровнем или другими рабочими характеристиками системы. Такие изделия применяют там, где важно не просто открыть или закрыть трубопровод, а поддерживать определенный режим работы.
Запорно-регулирующая арматура совмещает две функции. Она может перекрывать поток и одновременно использоваться для его частичного изменения. Однако даже в этом случае нужно учитывать конструкцию изделия и рекомендации производителя, потому что не каждая запорная арматура подходит для регулирования.
Предохранительная арматура защищает трубопровод и оборудование от опасных режимов. Обычно она срабатывает при превышении допустимого давления или других критических параметров. Такие устройства помогают снизить риск повреждения системы.
Обратная арматура не допускает движения среды в противоположном направлении. Ее устанавливают, например, после насосного оборудования или на участках, где обратный поток может нарушить работу системы.
Таким образом, классификация ТПА по назначению помогает сначала определить задачу изделия, а уже потом выбирать конкретную конструкцию и технические характеристики.

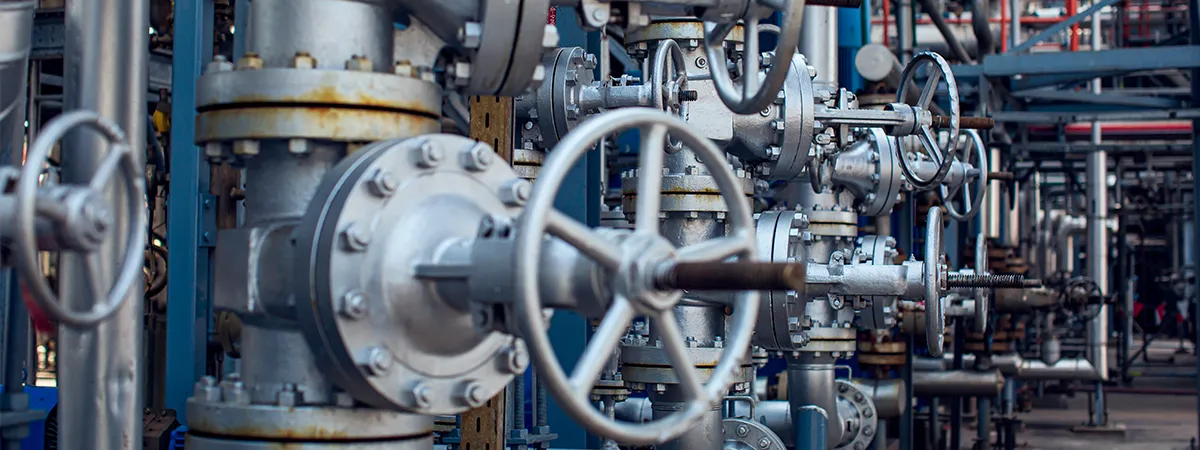

Виды арматуры по способу присоединения и материалу
Кроме назначения и конструкции, трубопроводная арматура различается по способу присоединения. От этого зависит, как изделие устанавливают на трубопровод и насколько удобно его обслуживать.
Фланцевая арматура крепится с помощью фланцев, болтов и прокладок. Такой вариант часто применяют на промышленных и коммунальных трубопроводах, где важна надежность соединения и возможность демонтажа.
Резьбовая арматура используется на трубопроводах малого и среднего диаметра. Ее удобно устанавливать в бытовых и инженерных системах, где не требуется сложное монтажное оборудование.
Сварная арматура присоединяется к трубопроводу сваркой. Такое соединение отличается высокой герметичностью и прочностью, но демонтаж в дальнейшем будет сложнее.
Муфтовая арматура применяется в системах с резьбовым соединением и подходит для компактных участков трубопровода.
Межфланцевая арматура устанавливается между фланцами трубопровода. Такое исполнение часто встречается у дисковых затворов и позволяет экономить место.
Материал корпуса подбирают с учетом среды, давления, температуры и условий эксплуатации. Стальная арматура выдерживает высокие нагрузки и подходит для многих промышленных систем. Чугунную используют в водоснабжении, отоплении и коммунальных сетях. Латунная арматура распространена в бытовых и инженерных системах небольшого диаметра. Нержавеющая сталь подходит для сред, где важна коррозионная стойкость. Полимерные изделия применяют в системах с невысокими нагрузками и совместимыми рабочими средами.

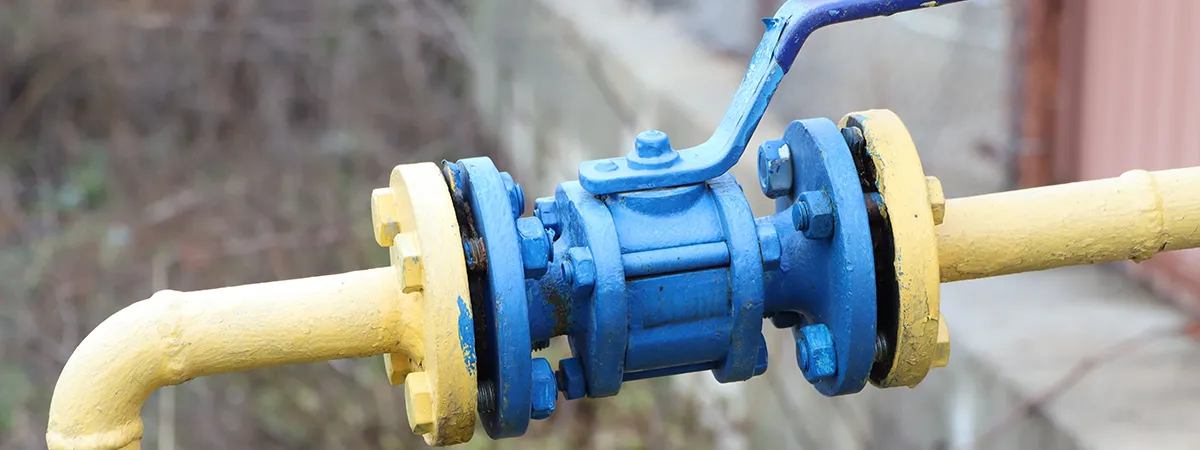

Как выбрать трубопроводную арматуру и избежать ошибок?
Правильный выбор начинается не с названия изделия, а с условий работы трубопровода. Даже качественная арматура не будет надежной, если ее установить в систему, для которой она не подходит.
При подборе нужно учитывать несколько параметров:
-
назначение изделия: перекрытие, регулирование, защита, предотвращение обратного потока;
-
диаметр трубопровода и условный проход арматуры;
-
рабочее давление;
-
температуру среды;
-
тип среды: вода, пар, газ, техническая жидкость, агрессивный состав;
-
материал корпуса и уплотнений;
-
способ присоединения;
-
доступность участка для монтажа и обслуживания.
Частая ошибка — выбирать изделие только по диаметру. На практике этого недостаточно. Две детали одного размера могут отличаться по давлению, материалу, способу подключения и допустимой температуре. Если не учесть эти параметры, арматура может быстро выйти из строя, потерять герметичность или создать проблемы при монтаже.
Еще одна ошибка — использовать запорную арматуру как регулирующую. Например, некоторые изделия рассчитаны на работу только в полностью открытом или полностью закрытом положении. Если постоянно оставлять их в промежуточном положении, рабочий орган и уплотнения могут изнашиваться быстрее.
Также важно правильно подбирать материал. Для холодной воды, пара, газа, агрессивной жидкости или системы отопления требования будут разными. Неподходящий материал корпуса или уплотнения может привести к коррозии, деформации, протечке или нарушению работы трубопровода.
В каталоге компании «Спецстройфундамент» можно подобрать трубопроводную арматуру для инженерных, коммунальных и промышленных систем. Перед покупкой стоит сверить параметры изделия с условиями эксплуатации: это помогает снизить риск ошибок при монтаже и продлить срок службы трубопроводной системы.
