Характеристики

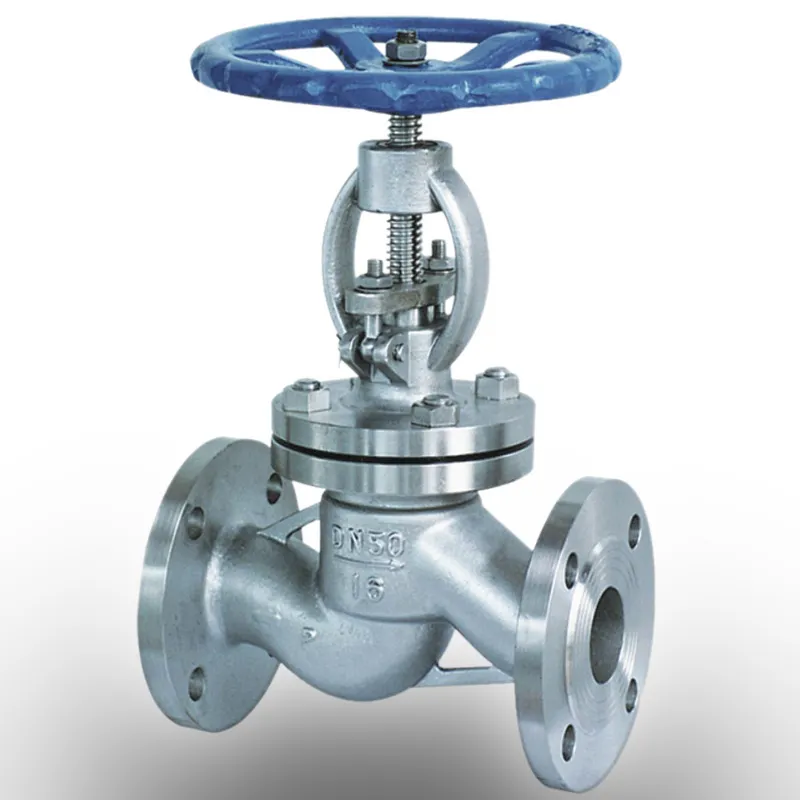

  • Наименование —  вентиль 15с65нж стальной фланцевый
  • Условное давление – 1,6 МПа
  • Рабочая среда вентиля 15с65нж – вода, пар.
  • Температура рабочей среды — не более 225 C°
  • Материалы основных деталей 15с65нж: углеродистая сталь, нержавеющая сталь, мягкий графит, ковкий чугун.
  • Тип привода — ручной (маховик)
  • Присоединение к трубопроводу — фланцевое. Ответные фланцы — по ГОСТ 12820-80,12821-80, на PN-1,6МПа.
  • Установочное положение на трубопроводе – любое
  • Направление подачи среды – под золотник

Устройство и принцип работы вентиля стального 15с65нж

Клапан 15с65нж состоит из следующих основных деталей:

  • корпус;
  • золотник;
  • гайка;
  • маховик;
  • крышка;
  • втулка резьбовая;
  • втулка сальниковая фланцевая;
  • набивка;
  • шпилька;
  • прокладка;
  • шпиндель.

Закрытие вентиля 15с65нж происходит при вращении маховика по часовой стрелке, в результате шпиндель получает поступательное движение, золотник опускается и обеспечивает плотное прилегание уплотнительных поверхностей корпуса и золотника. Направление движения транспортируемой среды указано на корпусе клапана 15с65нж стрелкой.

Условный проход, мм Длина L, мм Высота H, мм Масса m, кг
Клапан 15с65нж Ду 15 130 184 4,2
Клапан 15с65нж Ду 20 150 190 5,2
Клапан 15с65нж Ду 50 230 380 18
